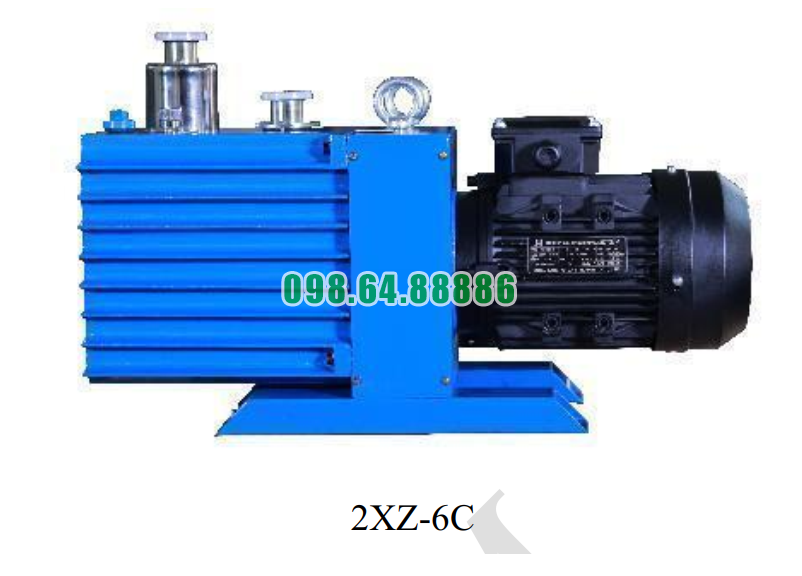

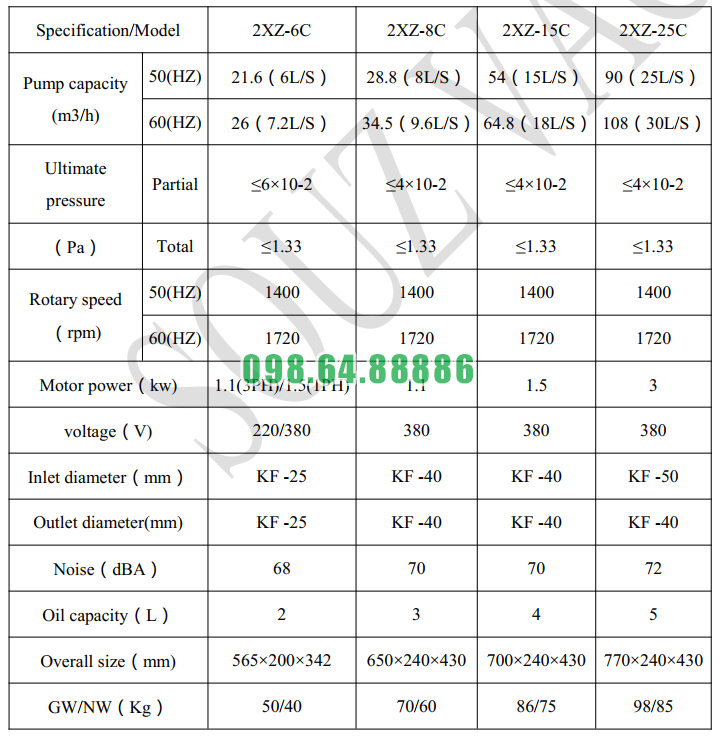

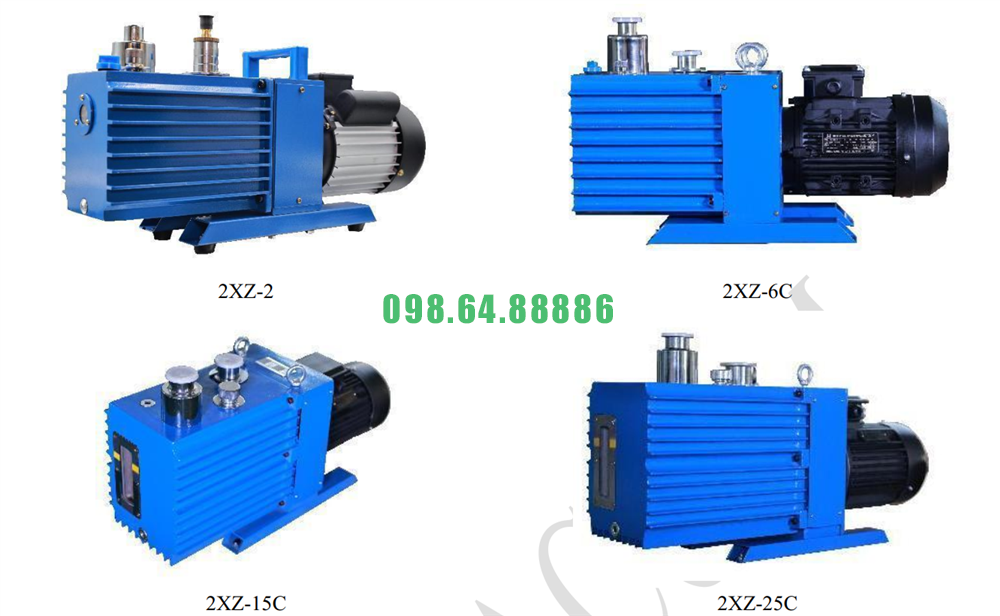

Cấu tạo chi tiết của Bơm chân không cho máy chưng cất quay model 2XZ-6C công suất 1.1 kW
Bơm chân không model 2XZ-6C là loại bơm cánh gạt hai cấp được sử dụng phổ biến cho máy chưng cất quay (Rotavapor). Với công suất 1.1 kW và khả năng tạo chân không sâu, bơm được thiết kế với cấu tạo chắc chắn, tối ưu cho việc hút hơi dung môi liên tục. Dưới đây là cấu tạo chi tiết của bơm và vai trò của từng bộ phận trong quá trình vận hành.
1. Thân bơm (Housing)
Thân bơm là kết cấu chính bao bọc toàn bộ cơ cấu hút – nén.
Làm từ hợp kim gang hoặc thép đúc.
Đảm bảo độ cứng vững, chịu áp lực, chịu nhiệt tốt.
Hạn chế rung và giữ kín hoàn toàn để duy trì chân không sâu.
Thân bơm được gia công chính xác để rôto và cánh gạt vận hành trơn tru.
2. Buồng bơm hai cấp (Two-Stage Pumping Chamber)
Bơm gồm 2 cấp hút hoạt động nối tiếp:
Cấp 1: Hút lượng khí lớn và hơi dung môi từ máy cô quay.
Cấp 2: Giảm áp xuống mức chân không sâu hơn.
Thiết kế hai cấp giúp bơm đạt áp suất thấp, phù hợp cho việc hạ điểm sôi dung môi khi chưng cất.
3. Rôto (Rotor)
Rôto là bộ phận chuyển động chính của bơm.
Lắp lệch tâm trong buồng bơm.
Quay bằng động cơ truyền động trực tiếp.
Tạo không gian hút và nén khí khi cánh gạt mở – đóng liên tục.
Rôto được làm từ thép chịu mài mòn để đảm bảo tuổi thọ lâu dài.
4. Cánh gạt (Vacuum Vanes)
Cánh gạt là thành phần tạo lực hút trực tiếp.
Chạy trượt trong rãnh của rôto.
Bám sát thành buồng bơm nhờ lực ly tâm và dầu bôi trơn.
Tạo nên các khoang kín để hút và nén khí.
Cánh gạt thường làm từ composite hoặc graphite để chịu mài mòn và nhiệt tốt.
5. Dầu chân không (Vacuum Oil System)
Hệ dầu đóng vai trò quan trọng trong vận hành:
Bôi trơn cánh gạt và rôto.
Làm kín khe hở để đạt chân không sâu.
Hấp thụ nhiệt phát sinh khi nén khí.
Giảm ma sát, tăng tuổi thọ linh kiện.
Dầu chân không sạch và đúng độ nhớt giúp bơm chạy mượt hơn, đặc biệt khi hút hơi dung môi từ cô quay.
6. Khoang chứa dầu và kính thăm dầu
Hệ thống dầu gồm:
Bình chứa dầu
Lưới lọc dầu
Kính thăm dầu để kiểm tra mức
Nắp xả – nạp dầu
Thiết kế đơn giản, dễ vệ sinh và thay dầu định kỳ.
7. Bộ lọc tách dầu (Oil Mist Filter / Exhaust Filter)
Bộ lọc giúp:
Giảm hơi dầu thoát ra môi trường.
Không để dầu bẩn quay ngược vào buồng hút.
Giữ hệ thống khô, sạch, thân thiện với thiên nhiên.
Đây là bộ phận cần thiết trong phòng thí nghiệm.
8. Van chống hút ngược (Anti-Backflow Valve)
Van một chiều bảo vệ hệ thống cô quay:
Ngăn dầu tràn ngược vào bình cô quay khi tắt bơm.
Giữ áp suất ổn định trong hệ thống thủy tinh.
Hạn chế nhiễm dầu vào dung môi.
Đây là bộ phận bắt buộc để bảo vệ bình cầu và coil ngưng tụ.
9. Gas Ballast
Gas ballast có tác dụng xử lý hơi ẩm:
Bổ sung khí vào buồng nén để giảm ngưng tụ hơi nước.
Ngăn dầu bị nhũ hóa trong quá trình hút hơi nước từ dung môi.
Giúp bơm hoạt động ổn định khi xử lý hơi dung môi có độ ẩm cao.
Gas ballast cực kỳ quan trọng khi cô quay ethanol – nước.
10. Phớt trục (Mechanical Seal)
Phớt trục giữ kín dầu tại vị trí trục quay:
Ngăn dầu rò ra ngoài.
Giữ hệ thống không bị hút không khí ngược vào.
Bảo vệ động cơ khỏi hơi dầu.
Phớt trục chất lượng cao giúp bơm vận hành ổn định lâu dài.
11. Động cơ điện công suất 1.1 kW
Động cơ là nguồn năng lượng chính:
Truyền động trực tiếp đến rôto.
Công suất 1.1 kW đủ mạnh để chạy liên tục.
Tiêu thụ điện hợp lý, ít phát nhiệt.
Động cơ được trang bị quạt gió để tản nhiệt, phù hợp với vận hành dài giờ của cô quay.
12. Quạt gió tản nhiệt và khung bảo vệ
Hệ thống tản nhiệt gồm:
Quạt làm mát động cơ
Thân bơm bằng kim loại giúp tản nhiệt nhanh
Lưới bảo vệ chống bụi
Giúp bơm hoạt động ổn định khi chạy liên tục nhiều giờ.
13. Chân đế cao su giảm rung
Chân cao su giúp:
Giảm rung truyền xuống bàn thí nghiệm.
Giữ bơm đứng chắc chắn khi hoạt động.
Tăng tuổi thọ linh kiện cơ khí.
Đây là chi tiết nhỏ nhưng quan trọng trong môi trường thí nghiệm.
Cấu tạo của bơm chân không 2XZ-6C cho máy chưng cất quay bao gồm thân bơm, buồng hai cấp, rôto, cánh gạt, hệ dầu làm kín, bộ lọc tách dầu, van chống hút ngược, gas ballast, phớt trục, động cơ 1.1 kW và hệ thống tản nhiệt. Tất cả phối hợp thành một hệ thống hút bền bỉ, ổn định và phù hợp cho quá trình cô quay dung môi liên tục. Thiết kế chi tiết – chắc chắn giúp bơm đáp ứng tốt yêu cầu của phòng thí nghiệm và sản xuất.
Nguyên tắc hoạt động cơ bản của Bơm chân không cho máy chưng cất quay model 2XZ-6C công suất 1.1 kW
Bơm chân không cánh gạt hai cấp 2XZ-6C công suất 1.1 kW là thiết bị được sử dụng phổ biến trong hệ thống máy chưng cất quay (rotary evaporator). Nhiệm vụ chính của bơm là giảm áp suất trong bình cầu để dung môi sôi ở nhiệt độ thấp hơn, giúp quá trình chưng cất diễn ra nhanh, an toàn và hiệu quả. Nguyên tắc hoạt động của bơm dựa trên cơ chế thay đổi thể tích buồng bơm nhờ chuyển động quay của cánh gạt bên trong rôto.
Dưới đây là mô tả chi tiết nguyên tắc hoạt động cơ bản của model 2XZ-6C trong ứng dụng chưng cất quay.
1. Động cơ 1.1 kW truyền chuyển động quay cho rôto
Khi bơm được khởi động:
Động cơ điện công suất 1.1 kW truyền lực trực tiếp đến trục bơm.
Trục quay làm cho rôto bên trong buồng bơm bắt đầu quay với tốc độ cao.
Động cơ mạnh giúp bơm hút ổn định, đáp ứng tốt khi chưng cất dung môi dễ bay hơi như ethanol, methanol, aceton…
2. Cánh gạt trượt nhờ lực ly tâm tạo thành các khoang kín
Bên trong rôto có các rãnh chứa cánh gạt:
Khi rôto quay, lực ly tâm đẩy cánh gạt trượt ra ngoài và ép vào thành buồng bơm.
Giữa 2 cánh gạt và thành buồng tạo thành một khoang khí khép kín.
Khi khoang này thay đổi thể tích, quá trình hút – nén diễn ra.
Đây chính là cơ cấu then chốt giúp bơm tạo áp suất thấp.
3. Sự thay đổi thể tích tạo chu trình hút khí
Nguyên tắc cơ bản:
Khi khoang khí mở rộng → áp suất giảm → khí được hút từ hệ thống chưng cất quay vào bơm.
Khi khoang khí thu nhỏ → khí bị nén lại → đẩy qua van xả ra ngoài.
Quá trình này lặp lại hàng nghìn lần mỗi phút, giúp bơm liên tục hút khí và hơi dung môi từ bình cầu.
4. Thiết kế hai cấp giúp tạo chân không sâu
Bơm 2XZ-6C có hai buồng hút – nén liên tiếp:
Cấp 1: hút lượng khí lớn từ bình bay hơi, giảm áp suất ban đầu.
Cấp 2: tạo chân không sâu hơn, đạt mức áp suất thấp phù hợp cho chưng cất quay.
Nhờ thiết kế hai cấp, bơm:
Đạt chân không sâu và ổn định
Hút nhanh, giảm thời gian chờ
Tối ưu cho dung môi có điểm sôi thấp
5. Dầu chân không đóng vai trò làm kín và bôi trơn
Dầu có chức năng:
Tạo lớp màng kín giữa cánh gạt và thành buồng
Giảm ma sát và tản nhiệt
Ngăn hơi dung môi gây mài mòn bề mặt cánh gạt
Hỗ trợ tạo áp suất sâu hơn
Trong chưng cất quay, hơi dung môi dễ hòa vào dầu, nên hệ thống thường kết hợp bẫy lạnh để bảo vệ chất lượng dầu.
6. Van hút và van xả điều hướng dòng khí một chiều
Trong mỗi chu trình:
Van hút mở tự động khi áp suất trong khoang bơm < áp suất trong đường hút.
Van xả mở khi khí bị nén đạt áp suất cao hơn môi trường.
Nhờ cơ chế một chiều này, dòng khí luôn đi theo hướng từ hệ thống chưng cất → bơm → môi trường.
7. Hút khí liên tục giúp duy trì áp suất thấp trong bình cầu
Khi máy chưng cất quay hoạt động:
Mẫu được gia nhiệt và quay liên tục
Hơi dung môi bốc lên và di chuyển qua bình ngưng
Bơm hút khí và hơi qua đường chân không
Bơm duy trì áp suất thấp liên tục, giúp:
Dung môi sôi ở nhiệt độ thấp
Tránh phân hủy nhiệt chất nhạy cảm
Tăng tốc độ cô quay
Nâng cao độ tinh khiết của dung môi thu hồi
8. Bơm hoạt động êm và ổn định nhờ thiết kế nhỏ gọn
Model 2XZ-6C công suất 1.1 kW:
Ít rung
Độ ồn thấp
Phù hợp đặt cạnh máy chưng cất quay trong phòng thí nghiệm
Dễ vận hành và bảo trì
Tính ổn định là yếu tố quan trọng để đảm bảo quá trình chưng cất diễn ra liên tục.
Nguyên tắc hoạt động cơ bản của bơm chân không 2XZ-6C cho máy chưng cất quay dựa trên sự thay đổi thể tích khoang khí tạo bởi cánh gạt trong rôto. Thiết kế hai cấp, dầu làm kín, van một chiều và động cơ mạnh giúp bơm tạo chân không sâu, vận hành ổn định và duy trì áp suất thấp cần thiết cho việc cô quay dung môi. Nhờ đó, 2XZ-6C là lựa chọn phù hợp cho các phòng thí nghiệm và dây chuyền chưng cất cần độ tin cậy cao.
